Flyerkette BL866FB
Produktnummer:
BL866FB
Artikeltyp:
FB-Flyerkette DIN ISO4347:2018 - 01
Grunddaten:
6x6, Teilung 25,4 mm, 7,5 kg/m
Produktinformationen "Flyerkette BL866FB"
Flyerkette DIN ISO4347:2018 - 01, Typ BL866 / LH1666, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Bolzenlänge 53,6 mm max., Laschenkombination 6x6, Laschenhöhe 24,1 mm max., Laschenstärke 4,09 mm max., Mindestzugfestigkeit nach DIN 253,6 kN, getestet e Bruchkraft 34 2 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
| Bolzendurchmesser (mm): | 9,53 |
|---|---|
| Bolzengesamtlänge (mm): | 53,60 |
| Laschenhöhe (mm): | 24,10 |
| Laschenkombination: | 6x6 |
| Laschenstärke (mm): | 4,09 |

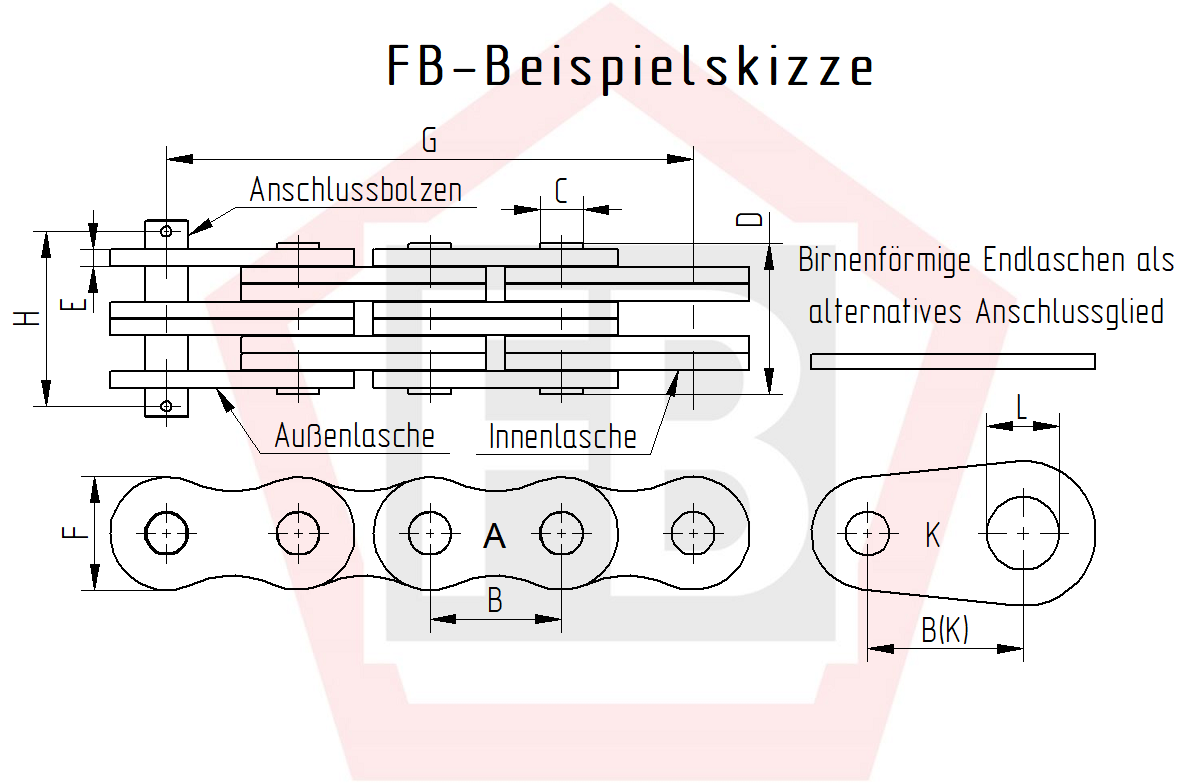

Abmessung
| B - Teilungslänge in mm: | 25,40 |
| Laschenkombination: | 6x6 |
| C - Bolzendurchmesser in mm: | 9,53 |
| D - Bolzengesamtlänge in mm: | 53,60 |
| F - Laschenhöhe in mm: | 24,10 |
| E - Laschenstärke in mm: | 4,09 |
Zubehör
Flyerkette BL866FB auf Coil
Flyerkette DIN ISO4347:2018 - 01, Typ BL866 / LH1666, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Bolzenlänge 53,6 mm max., Laschenkombination 6x6, Laschenhöhe 24,1 mm max., Laschenstärke 4,09 mm max., Mindestzugfestigkeit nach DIN 253,6 kN, getestet 3 44 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Lieferung: 50 m auf Coil
Splintbolzen BL866FB / LH1666FB
Abstand zwischen den Splintbohrungen:
58,2
|
Bolzendurchmesser (mm):
9,53
|
Bolzengesamtlänge (mm):
69,10
Splintbolzen passend zu Flyerkette BL866FB nach DIN ISO 4347, schwere Reihe, Bolzengesamtlänge ___ mm, Bohrungsteilung ___ mm, Abstand zwischen den Splintbohrungen ___ mm, Bohrungsdurchmesser 3,2 mm, Bolzendurchmesser 9,53 mm, inklusive Sicherungssplinte
Bitte wählen Sie oben die gewünschte Bolzenlänge. Diese ergibt sich aus dem relevanten Maß des Abstands zwischen den Splintbohrungen.
Splintglied BL866FB / LH1666FB
Verbindungsglied passend zur Flyerkette BL866FB nach DIN ISO4347:2018 - 01, inkl. Splint
Kettenanker für Flyerkette BL866FB
Kettenanker passend zu FB-Flyerkette DIN ISO 4347, Typ BL866FB, Gesamtlänge 286 mm, Gewinde M24x1,5 mm - Gewindelänge 193 mm, Ausführung gemäß FB-Zeichnung: AB-BL866FB-286/193
Kettenhalter für Flyerkette BL866FB
Kettenhalter, passend zu FB-Flyerkette BL866FB - Linde 9495100016, Ausführung gemäß FB-Zeichnung Nr. KH-170-446-5505
