Flyerkette LL1634FB / EL0834FB
Produktnummer:
LL1634FB
Artikeltyp:
FB-Flyerkette DIN ISO 4347
Grunddaten:
3x4, Teilung 25,4 mm, 2,6 kg/m
Produktinformationen "Flyerkette LL1634FB / EL0834FB"
Flyerkette DIN ISO4347:2018 - 01, Typ LL1634 / EL0834, Teilung 25,4 mm, Bolzendurchmesser 8,28 mm max., Bolzenlänge 26,7 mm max., Laschenkombination 3x4, Laschenhöhe 21,08 mm max., Laschenstärke 3,20 mm max., Mindestzugfestigkeit nach DIN 103 kN, getestet 118,5 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
| Bolzendurchmesser (mm): | 8,28 |
|---|---|
| Bolzengesamtlänge (mm): | 26,70 |
| Laschenhöhe (mm): | 21,08 |
| Laschenkombination: | 3x4 |
| Laschenstärke (mm): | 3,20 |
| Teilung (mm): | 25,40 |

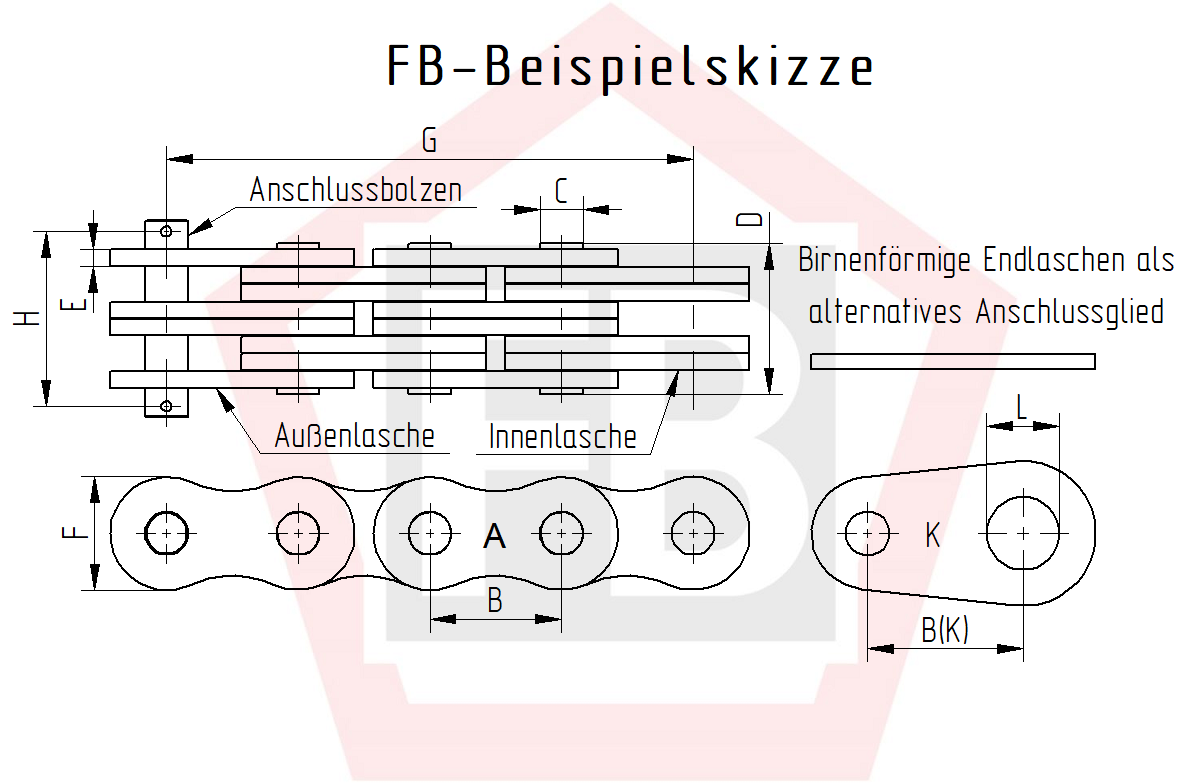

Abmessung
| B - Teilungslänge in mm: | 25,40 |
| Laschenkombination: | 3x4 |
| C - Bolzendurchmesser in mm: | 8,28 |
| D - Bolzengesamtlänge in mm: | 26,70 |
| F - Laschenhöhe in mm: | 21,08 |
| E - Laschenstärke in mm: | 3,20 |
Zubehör

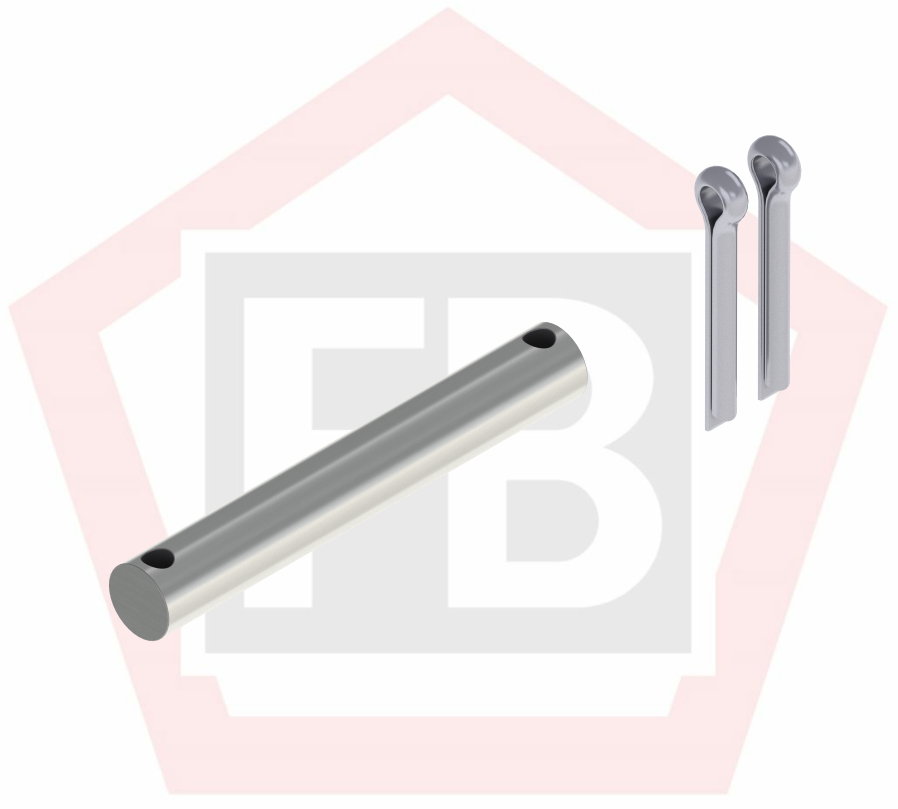

Splintbolzen LL1644FB / EL0844FB
Abstand zwischen den Splintbohrungen:
30,0 mm
|
Bolzendurchmesser (mm):
8,28
|
Bolzengesamtlänge (mm):
40,00
Splintbolzen passend zu Flyerkette LL1644FB nach DIN ISO 4347, leichte Reihe, Bolzengesamtlänge ___ mm, Bohrungsteilung ___ mm, Abstand zwischen Splintbohrungen ___ mm, Bohrungsdurchmesser 3,2 mm, Bolzendurchmesser 8,27 mm, inklusive Sicherungssplinte
Bitte wählen Sie oben die gewünschte Bolzenlänge. Diese ergibt sich aus dem relevanten Maß des Abstands zwischen den Splintbohrungen.
