Flyerkette für Lindestapler - 9495109...
Produktnummer:
FB109-053
Artikeltyp:
FB-Flyerkette, nach Werksnorm
Grunddaten:
4x4, Bo 9,6 mm, ca. 9,6 kg/St.
Produktinformationen "Flyerkette für Lindestapler - 9495109..."
Die letzten drei Ziffern der Linde-Ersatzteilnummer entsprechen der Gliederzahl!
FB-Flyerkette für Lindestapler - Nr. 9495109..., BL0844CPIW20, Lieferung: entsprechend oben ausgewählter Gliederzahl (innen/innen) + 2 passende Splintbolzen (inkl. Splinte)
| Bolzendurchmesser (mm): | 9,53, 9,60 |
|---|---|
| Bolzengesamtlänge (mm): | 57,30 |
| Laschenhöhe (mm): | 23,60 |
| Laschenkombination: | mittige Kunststoffführung |
| Laschenstärke (mm): | 4,00 |
| Teilung (mm): | 25,40 |

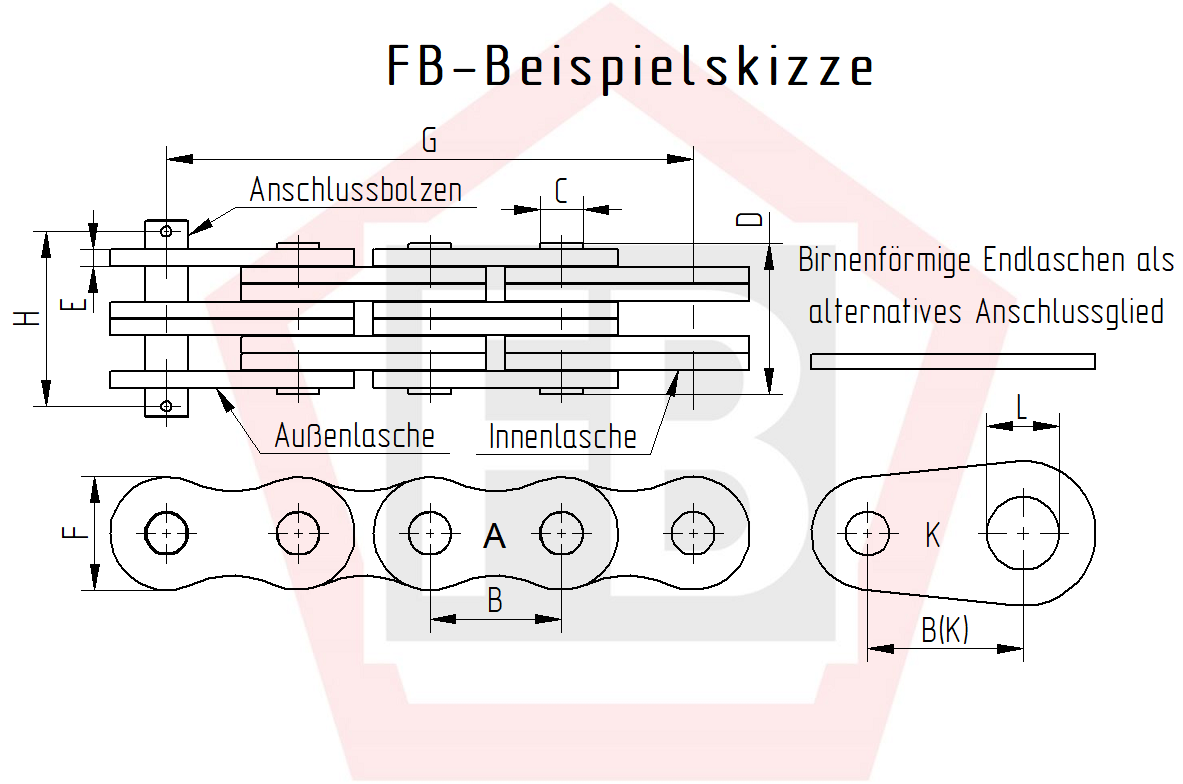

Abmessung
| B - Teilungslänge in mm: | 25,40 |
| Laschenkombination: | mittige Kunststoffführung |
| C - Bolzendurchmesser in mm: | 9,53 |
| D - Bolzengesamtlänge in mm: | 57,30 |
| F - Laschenhöhe in mm: | 23,60 |
| E - Laschenstärke in mm: | 4,00 |
Zubehör
Flyerkette BL0844CPIW20

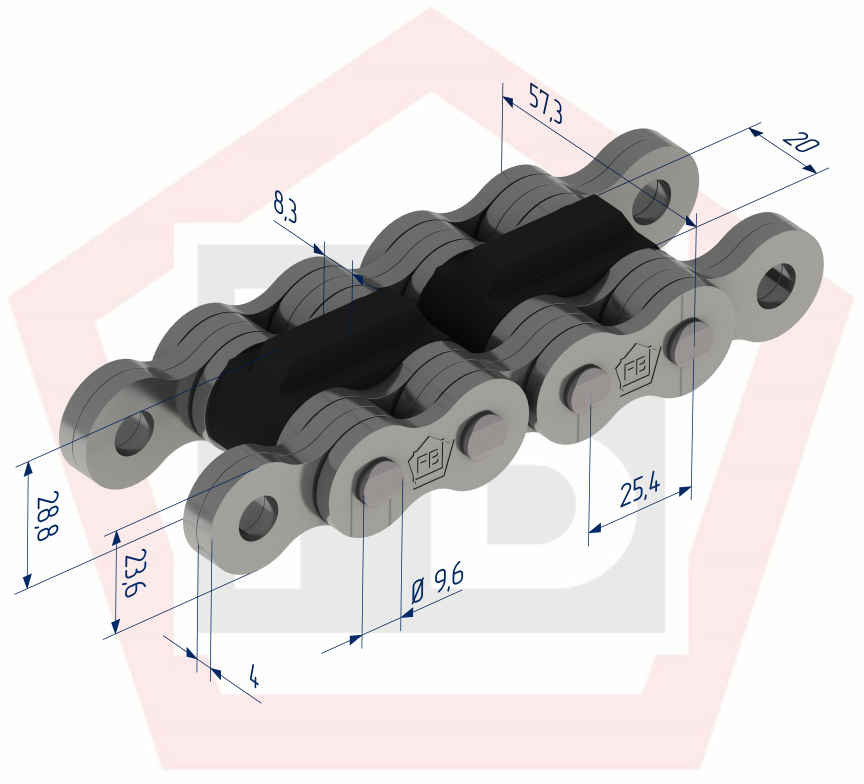

Flyerkette für Linde Stapler - Nr. 9495109000 , Typ P, Teilung 25,4 mm, Bolzendurchmesser 9,6 mm max., Laschenkombination 4x4 + mittig montierte 20 mm Kunststofflasche, Laschenhöhe 23,6 mm max., Laschenstärke 4 mm max., Bolzenlänge 57,3 mm max., Gesamthöhe 28,8 mm, FB-Mindestzugfestigkeit 210 kN, getestet 221 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Splintbolzen BL8 / LH16
Splintbolzen passend zu FB-Flyerkette BL0866CPI / BL0844CPIW24 / BL0844CPIW20, Werksnorm, Bolzengesamtlänge 81,9 mm, Bohrungsteilung 75,2 mm, Abstand zwischen Splintbohrungen 72mm, Bohrungsdurchmesser 3,2 mm, Bolzendurchmesser 9,53 mm, inklusive Sicherungssplinte
