Flyerkette für Lindestapler - 9495116...
Produktnummer:
FB116-045
Artikeltyp:
FB-Flyerkette BL0844CPIW24
Grunddaten:
4x4, Bo 9,53 mm, ca. 5,8 kg/St.
Produktinformationen "Flyerkette für Lindestapler - 9495116..."
Die letzten drei Ziffern der Linde-Ersatzteilnummer entsprechen der Gliederzahl!
FB-Flyerkette für Lindestapler - Nr. 9495116..., , BL0844CPIW24 - Lieferung: entsprechend oben ausgewählter Gliederzahl (innen / innen) + 2 passende Splintbolzen (inkl. Splinte)
Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.
| Bolzendurchmesser (mm): | 9,53, 9,63 |
|---|---|
| Bolzengesamtlänge (mm): | 61,50 |
| Laschenhöhe (mm): | 23,60 |
| Laschenkombination: | mittige Kunststoffführung |
| Laschenstärke (mm): | 4,00 |
| Teilung (mm): | 25,40 |

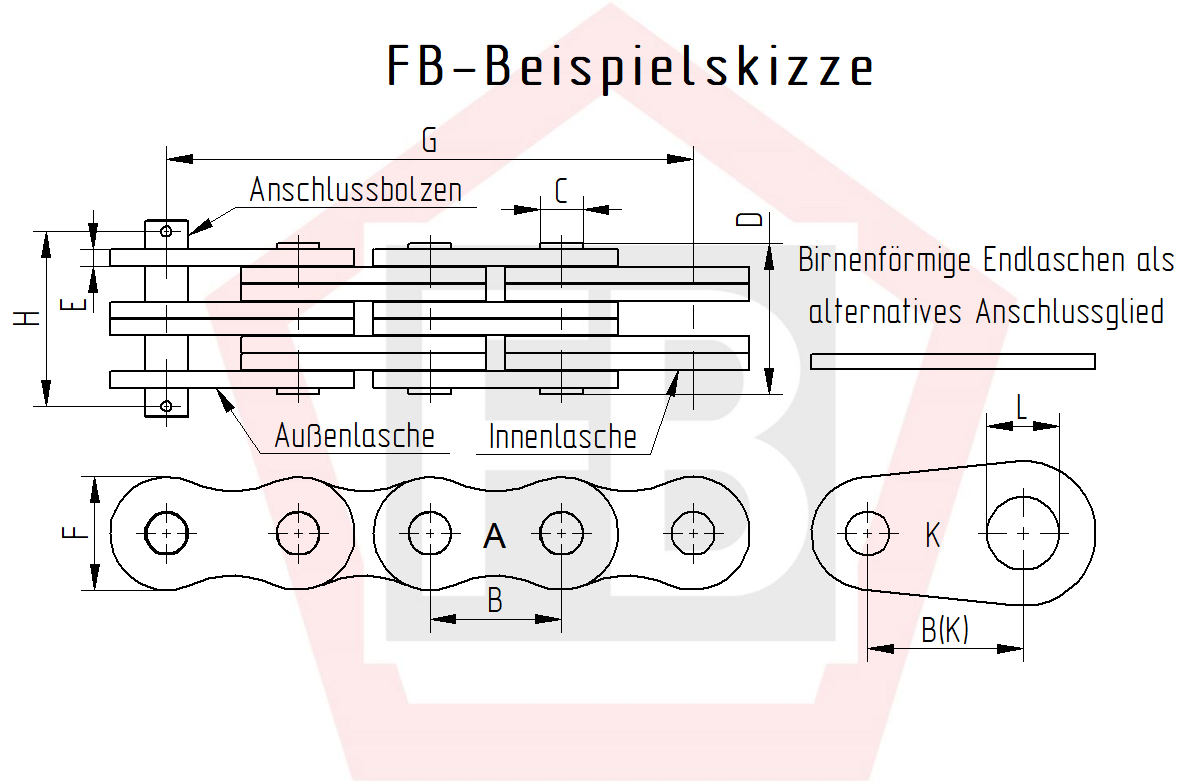

Abmessung
| B - Teilungslänge in mm: | 25,40 |
| Laschenkombination: | mittige Kunststoffführung |
| C - Bolzendurchmesser in mm: | 9,53 |
| D - Bolzengesamtlänge in mm: | 61,50 |
| F - Laschenhöhe in mm: | 23,60 |
| E - Laschenstärke in mm: | 4,00 |
Zubehör
Flyerkette BL0844CPIW24
Beschichtung:
unbeschichtet
|
Bolzendurchmesser (mm):
9,53
|
Bolzengesamtlänge (mm):
61,50
|
Laschenhöhe (mm):
23,60
|
Laschenkombination:
mittige Kunststoffführung
|
Laschenstärke (mm):
4,00

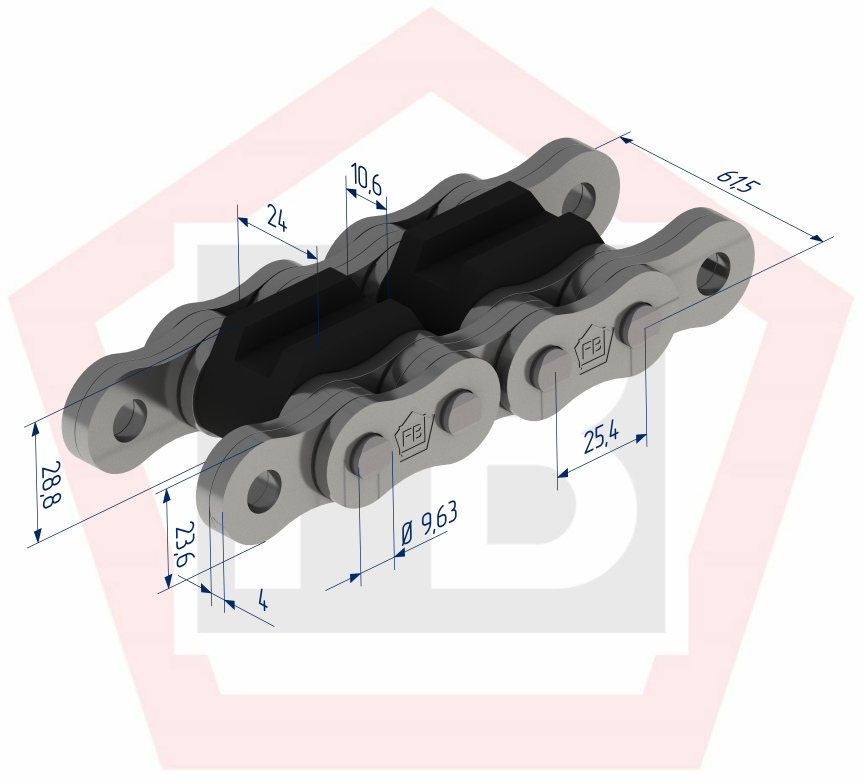

Flyerkette für Linde Stapler - Nr. 9495116000, Teilung 25,4 mm, Bolzendurchmesser 9,63 mm max., Laschenkombination 4x4 + mittig montierte 24 mm Kunststofflasche, Laschenhöhe 23,6 mm max., Laschenstärke 4 mm max., Bolzenlänge 61,5 mm max., Gesamthöhe 29 mm, FB-Mindestzugfestigkeit 210 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Bitte wählen Sie oben die gewünschte Beschichtungsart. Unsere Supershield-Beschichtung ist insbesonders gegen Korrosion und unverträgliche Umgebung geeignet.

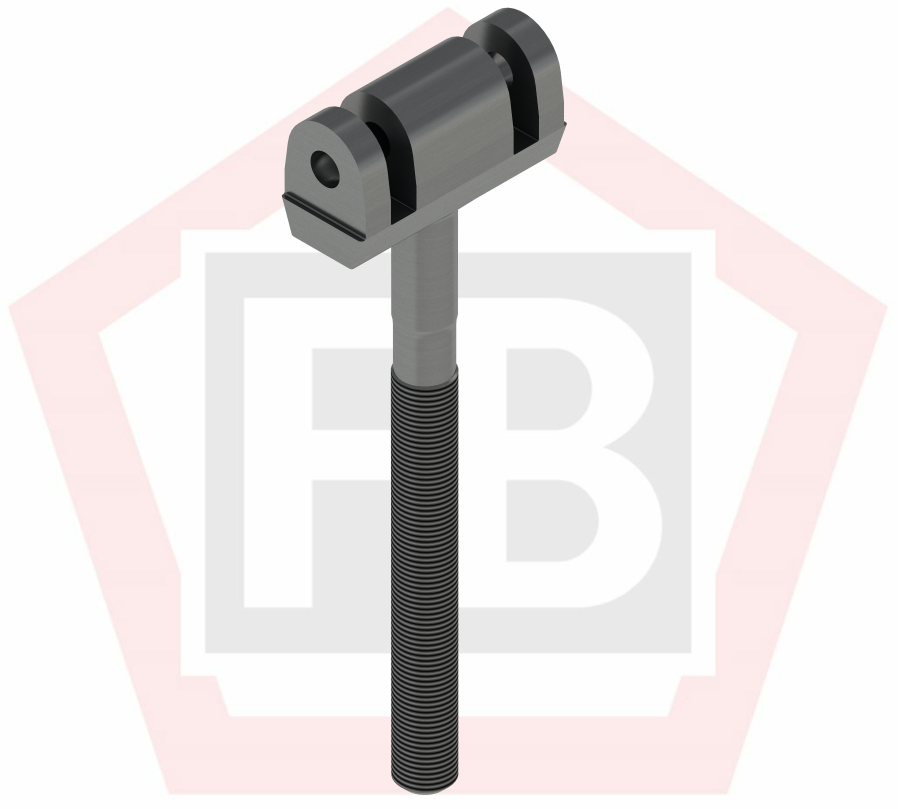

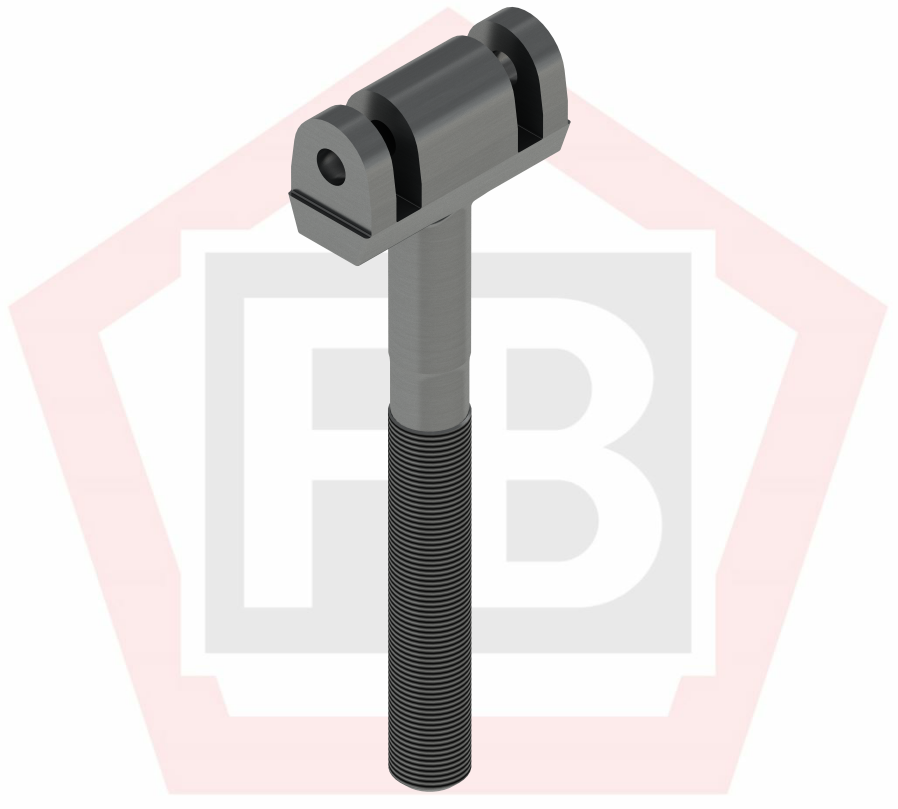

Kettenanker für Flyerkette BL0844CPIW24
Gesamtlänge / Gewinde:
206 mm / M16x1,5
Ankerbolzen, passend zu FB-Flyerkette BL0844CPIW24 - Linde 9495116001, Gesamtlänge ___ mm, Gewinde ___ mm - Gewindelänge ___ mm, Ausführung gemäß FB-Zeichnung: AB-18_-446-___

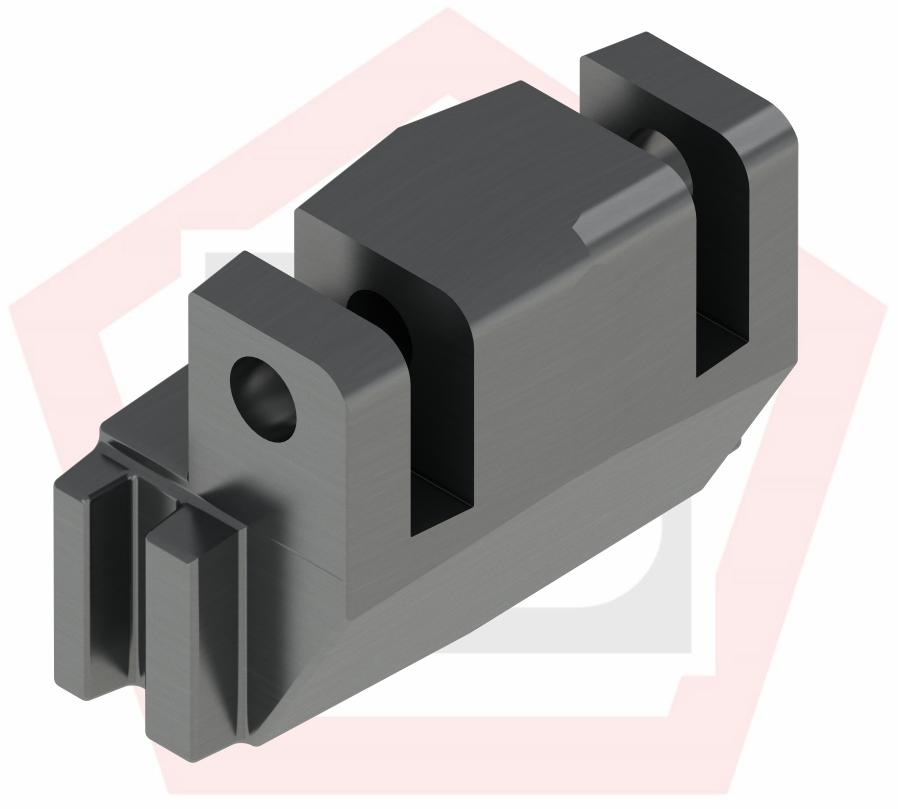

Kettenhalter für Flyerkette BL0844CPIW24
Kettenhalter, passend zu FB-Flyerkette BL0844CPIW24 - Linde 9495116001, Ausführung gemäß FB-Zeichnung: KH-180-446-5504

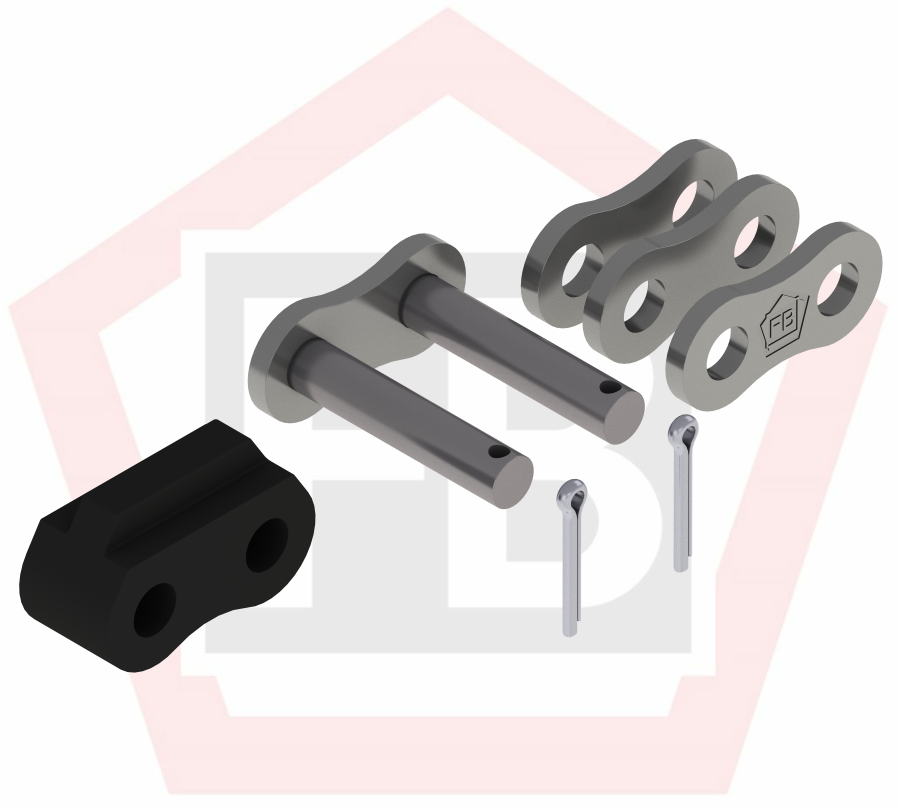

Splintbolzen BL8 / LH16
Splintbolzen passend zu FB-Flyerkette BL0866CPI / BL0844CPIW24 / BL0844CPIW20, Werksnorm, Bolzengesamtlänge 81,9 mm, Bohrungsteilung 75,2 mm, Abstand zwischen Splintbohrungen 72mm, Bohrungsdurchmesser 3,2 mm, Bolzendurchmesser 9,53 mm, inklusive Sicherungssplinte
