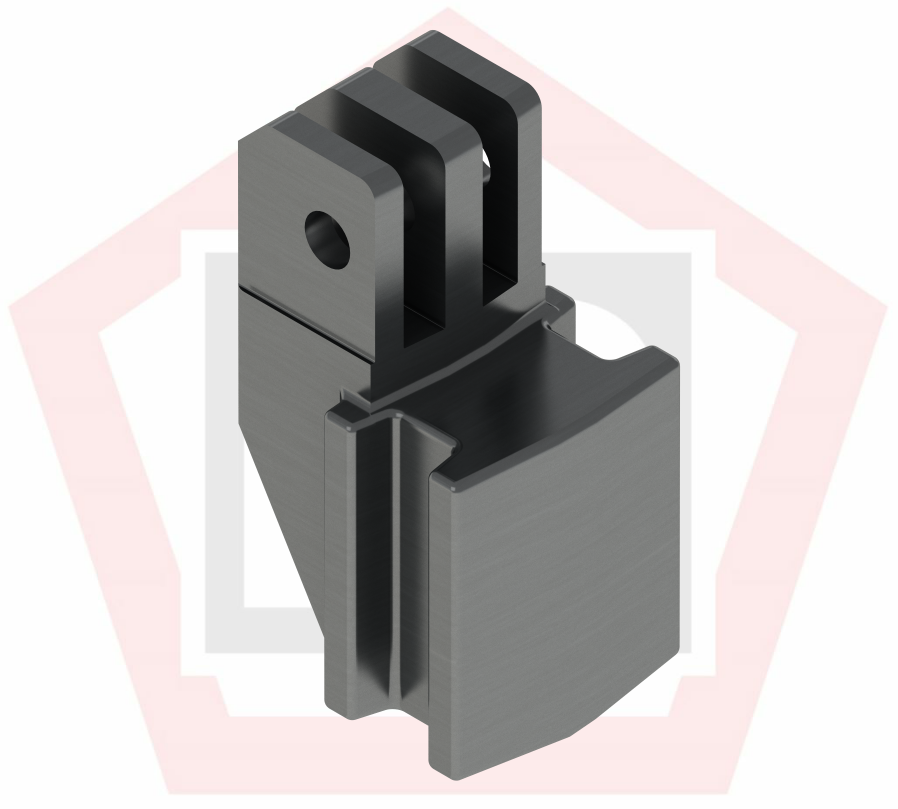

Kettenhalter für Flyerkette AL644FB
Produktinformationen "Kettenhalter für Flyerkette AL644FB"
Kettenhalter, passend zu FB-Flyerkette AL644FB - Linde 9495076001, Ausführung gemäß FB-Zeichnung: AB-160-446-2505
Eigenschaften "Kettenhalter für Flyerkette AL644FB"
| Bolzendurchmesser (mm): | 5,94 |
|---|---|
| Teilung (mm): | 19,05 |
Zubehör
Flyerkette AL644FB
Beschichtung:
unbeschichtet
|
Bolzendurchmesser (mm):
5,94
|
Bolzengesamtlänge (mm):
22,50
|
Laschenhöhe (mm):
15,30
|
Laschenkombination:
4x4
|
Laschenstärke (mm):
2,44
|
Teilung (mm):
19,05
Flyerkette nach ANSI B 29.8, Teilung 19,05 mm, Bolzendurchmesser 5,95 mm max., Bolzenlänge 22,5 mm max., Laschenkombination 4x4, Laschenhöhe 15,3 mm max., Laschendicke 2,44 mm max., Mindestzugfestigkeit 77 kN, getestet 87 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt, Reihe AL
Kettenanker für Flyerkette AL644FB
Ankerbolzen, passend zu FB-Flyerkette AL644FB - Linde 9495076001, Gesamtlänge 179 mm, Gewinde M12x1,75 mm - Gewindelänge 100 mm, Ausführung gemäß FB-Zeichnung: AB-160-446-5500
Splintbolzen AL666FB
Splintbolzen passend zu Flyerkette AL666FB nach ANSI B29.8, Bolzengesamtlänge 36,45 mm, Bohrungsteilung 31,45 mm, Abstand zwischen den Splintbohrungen 29,45 mm, Bohrungsdurchmesser 2,0 mm, Bolzendurchmesser 5,9 mm, inklusive Sicherungssplinte
