Flyerkette für Lindestapler - 9495100...
Produktnummer:
FB100-661
Artikeltyp:
FB-Flyerkette BL866FB
Grunddaten:
6x6, Bo 9,53 mm, ca. 29 kg/St.
Produktinformationen "Flyerkette für Lindestapler - 9495100..."
Die letzten drei Ziffern der Linde-Ersatzteilnummer entsprechen der Gliederzahl!
Beispiel: 9495100567 = 67 Glieder / 9495100667 = 167 Glieder
FB-Flyerkette DIN ISO 4347 für Lindestapler - Nr. 9495100..., BL866FB, Lieferung: entsprechend oben ausgewählter Gliederzahl (innen/innen) + 2 passende Splintbolzen (inkl. Splinte)
| Bolzendurchmesser (mm): | 9,53 |
|---|---|
| Bolzengesamtlänge (mm): | 53,60 |
| Laschenhöhe (mm): | 24,10 |
| Laschenkombination: | 6x6 |
| Laschenstärke (mm): | 4,09 |
| Teilung (mm): | 25,40 |

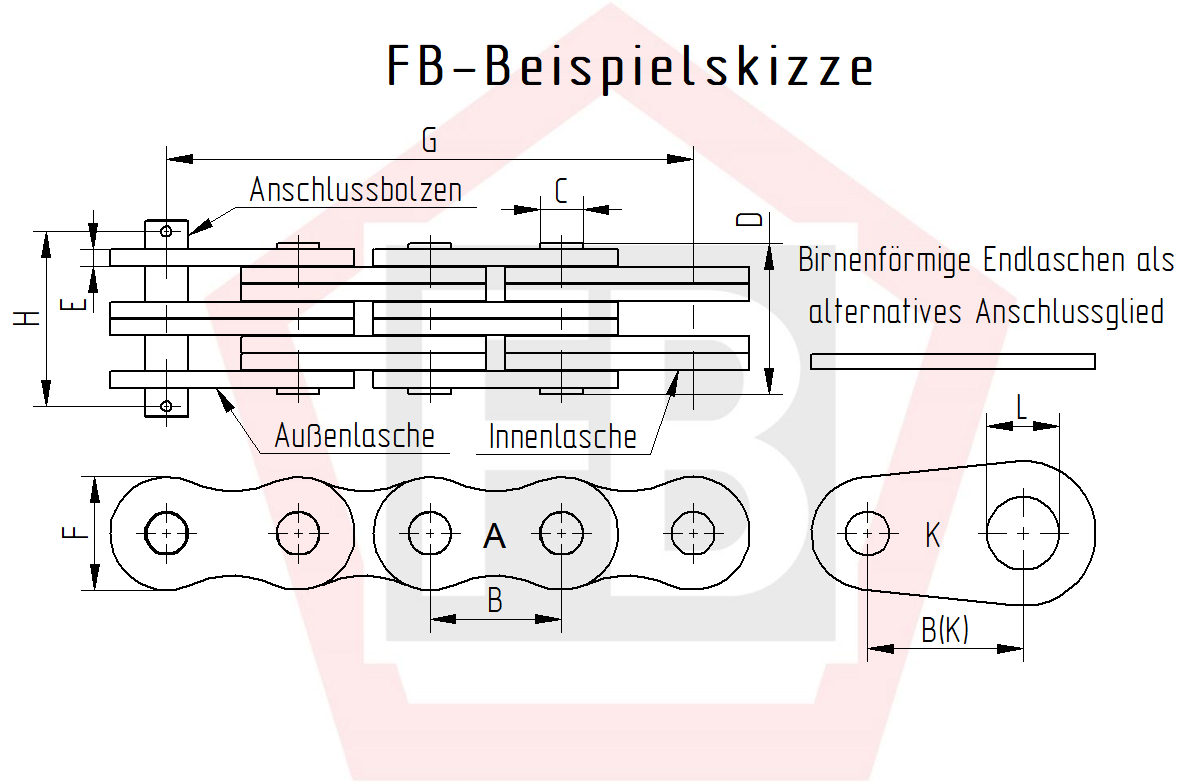

Abmessung
| B - Teilungslänge in mm: | 25,40 |
| Laschenkombination: | 6x6 |
| C - Bolzendurchmesser in mm: | 9,53 |
| D - Bolzengesamtlänge in mm: | 53,60 |
| F - Laschenhöhe in mm: | 24,10 |
| E - Laschenstärke in mm: | 4,09 |
Zubehör
Flyerkette BL866FB
Flyerkette DIN ISO4347:2018 - 01, Typ BL866 / LH1666, Teilung 25,4 mm, Bolzendurchmesser 9,53 mm max., Bolzenlänge 53,6 mm max., Laschenkombination 6x6, Laschenhöhe 24,1 mm max., Laschenstärke 4,09 mm max., Mindestzugfestigkeit nach DIN 253,6 kN, getestet e Bruchkraft 34 2 kN, Kette auf 35 - 40% der Zugfestigkeit vorgereckt
Splintglied BL866FB / LH1666FB
Verbindungsglied passend zur Flyerkette BL866FB nach DIN ISO4347:2018 - 01, inkl. Splint
Kettenhalter für Flyerkette BL866FB
Kettenhalter, passend zu FB-Flyerkette BL866FB - Linde 9495100016, Ausführung gemäß FB-Zeichnung Nr. KH-170-446-5505
Kettenanker für Flyerkette BL866FB
Ankerbolzen, passend zu FB-Flyerkette BL866FB - Linde 9495100000, Gesamtlänge 220 mm, Gewinde M24 x 2 mm - Gewindelänge 140 mm, Ausführung gemäß FB-Zeichnung Nr. AB-170-446-5500
Splintbolzen BL8 / LH16
Splintbolzen passend zu FB-Flyerkette BL0866CPI / BL0844CPIW24 / BL0844CPIW20, Werksnorm, Bolzengesamtlänge 81,9 mm, Bohrungsteilung 75,2 mm, Abstand zwischen Splintbohrungen 72mm, Bohrungsdurchmesser 3,2 mm, Bolzendurchmesser 9,53 mm, inklusive Sicherungssplinte
